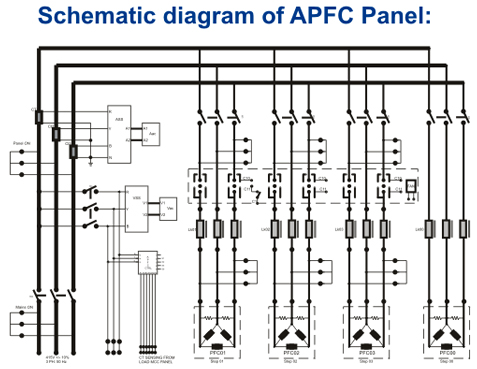

| capacidad |
: |
kVAR |
| fase |
: |
conexión triángulo |
| Rango de voltaje |
: |
380/415/440volt, 3PHASE, 50/60 Hz |
| sistema |
: |
Balanceadas / no balanceadas |
| Tipo de Cambio de |
: |
S-type (SCR switching) |
| construcción |
: |
Cubierta, piso revestido en polvo de montaje |
| De control. Rango de ajuste de PF |
: |
- Inductivo 0,8 ( intervalo de 0,8 capacitivo ( de plomo) - 0,8 capacitivo |
| Insulation |
: |
Clase "B" |
| humedadhumedad |
: |
Hasta 95% HR |
| temperatura de funcionamiento |
: |
-0,5 A 45 grados C |
| protección |
|
|
| Entrada MCB / MCCB |
: |
Para el panel de entrada APFC |
| Entrada MCB / MCCB |
: |
Por CAP PF de cada paso / banco |
| Línea sin sintonizar choke |
: |
Por CAP PF de cada paso / banco de la tensión de la línea 4 % |
| protección térmica |
: |
El exceso de calor del disipador de calor a 70 º C |
| ventilador de refrigeración |
: |
Detección de corriente para cada cubículo y disipador de calor |
| INDICACIONES |
: |
La red de ------ ----- panel de control en el APFC
Ventilador de refrigeración en el MCB Paso ---- --------- el interruptor de electricidad estática en |
| instrumentación |
: |
Panel de entrada APFC voltímetro con selector
Corriente AC metros con selector y CT
Power Manager (opcional) |
| TIPO DE CAMBIO |
: |
Conmutador estático / módulos de cocción para cada paso |
| APFC CONTROLADOR |
|
|
|
Indications |
|
auto |
|
Tres dígitos pantalla numérica |
|
manual |
|
Capacitivos e inductivos. ( Adelantados y atrasados ) |
|
energía |
|
Indicador de paso |
|
THD(la distorsión armónica total) |
|
botón para subir |
|
Establecer Cos ø |
|
/ Modo de botón de desplazamiento |
|
C/K |
|
botón para bajar |
|
sensibilidad |
|
programa de botón |
|
Recon Tiempo |
|
Pasos clasificado |
|
conmutador de programas |
|
|
|
THD ( distorsión armónica total) Límite |
|
|
| |
|
|
|
Alarma para asignar uno de los parámetros dados - THD, corriente <3 % del valor nominal, corriente > valor del 110% nominal, tensión < 85 % del valor nominal, tensión> valor nominal del 110% `, PF baja cuando todos los cap. conectados, Hi PF cuando no hay tapa. conectados, c / k paso el error de medición (ajuste manual requerido ), auto de error de polaridad de TC. |
| |
|
|
TECHNICAL DATA |
1) ALIMENTACIÓN AUXILIAR |
: |
Tensión de alimentación: 220VAC / 415VAC -15% / 10% 50/60Hz Consumo - max 10 VA. |
2) CORRIENTE DE ENTRADA |
: |
Corriente nominal In: límites 5A operativo: 0,15 A - 6.5A 50/60Hz |
3) SALIDA DE RELÉ |
: |
Número de salida: 6/8/12/14 ( PFR60/PFR80/PFR120/PFR140 )
|
| |
: 5A -250VAC capacidad Contactos: NO Max actual de tipo de terminales comunes: continua 12A |
| 4) CONTROL DE GAMA : |
: |
C / K configuración: 0,03 a 1,20 / atc sensibilidad de conmutación: 500 a 600 s / medidas
|
| |
|
Tiempo de reconexión para los mismos pasos: 5- 240s umbral de THD: 0.20 a 3.0 (20% -300 %) / off |
| |
|
Programa de conmutación: automático / automático girar / manual / cuatro cuadrantes |
| |
|
Paso nominal Coeficiente de 0/1/2/3/4/5/6/8/12/16 |
5) mecánico |
: |
Montaje: La dimensión de montaje en panel ( H x W x D ) 144 x 144 x 91 peso:. 1kg |
| |
|
|
|
| |
|
|
Especificación del tipo K |

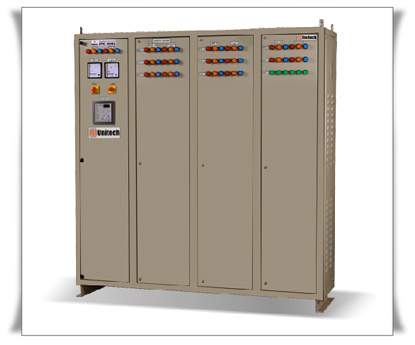

| APFC panel |
: |
TIPO K |
| capacidad |
: |
kVAR |
| fase |
: |
conexión triángulo |
| Rango de voltaje |
: |
380/415/440volt, 3PHASE, 50/60 Hz |
| sistema |
: |
Balanceadas / no balanceadas |
| Tipo de Cambio de |
: |
Tipo K ( contactor de conmutación) |
| Construcción |
: |
Cubierta, piso revestido en polvo de montaje |
| Control de ajuste de rango para PF |
: |
Inductivo 0,8 a 0,8 capacitivo |
| aislamiento |
: |
Clase "B" |
| humedadhumedad |
: |
Hasta 95% HR |
| temperatura de funcionamiento |
: |
-0.5 to 45degree C |
PROTECCIÓN: |
| Entrada MCB / MCCB |
: |
Para el panel de entrada APFC |
| INDICACIONES |
: |
La red de ------ ----- panel de control en el APFC
Ventilador de refrigeración en el MCB Paso --- en |
| instrumentaciónINSTRUMENTACIÓN |
: |
Panel de entrada APFC voltímetro con selector
AC Amperímetro con selector y CT
Power Manager (opcional) |
| TIPO DE CAMBIO |
: |
contactor |
APFC CONTROLADOR. |
|
indicaciones |
|
3 pantalla numérica dígitos |
|
manual |
|
Capacitivos e inductivos. ( Adelantados y atrasados ) |
|
energíae |
|
Indicador de paso |
|
THD (distorsión armónica total) |
|
botón para subir |
|
Cos SET o del factor de potencia |
|
/ Modo de botón de desplazamiento |
|
C / K |
|
botón para bajar |
|
sensitivity |
|
programa de botón |
|
Recon Tiempo |
|
Pasos clasificado |
| conmutador de programas |
|
|
THD ( distorsión armónica total) límite
Alarma asignar uno de los parámetros dados - THD, corriente < 3% de la corriente nominal > 110 % del valor, la tensión <85 % del voltaje nominal > 110 % del valor nominal ` bajo pf cuando todo el cap. conectados, hi pf cuando no hay cobertura. conectado, c / k paso el error de medición (ajuste manual es necesario), la polaridad de auto de error del TC. |
| |
|
|
DATOS TÉCNICOS |
1) ALIMENTACIÓN AUXILIAR |
: |
Tensión de alimentación: 220VAC/415VAC -15% / 10 %, 50/60 Hz - 10 VA máximo |
2) CORRIENTE DE ENTRADA |
: |
Corriente nominal In: límites 5A operativo: 0,15 A - 6.5A 50/60Hz |
3) SALIDA DE RELÉ |
: |
Número de salida: 6/8/12/14 ( PFR60/PFR80/PFR120/PFR140 )
|
| |
: 5A -250VAC capacidad Contactos: NO Max actual de tipo de terminales comman: continua 12A |
4) CONTROL DE GAMA : |
: |
C / K configuración: 0,03 a 1,20 / atc sensibilidad de conmutación: 500 a 600 s / medidas
|
| |
|
Tiempo de reconexión para los mismos pasos: 5- 240s umbral de THD: 0.20 a 3.0 (20% -300 %) / off |
| |
|
Programa de conmutación: automático / automático girar / manual / cuatro cuadrantes |
| |
|
Paso nominal Coeficiente de 0/1/2/3/4/5/6/8/12/16 |
5) mecánico, |
: |
Montaje: La dimensión de montaje en panel ( H x W x D ) 144 x 144 x 91 peso:. 1kg |
